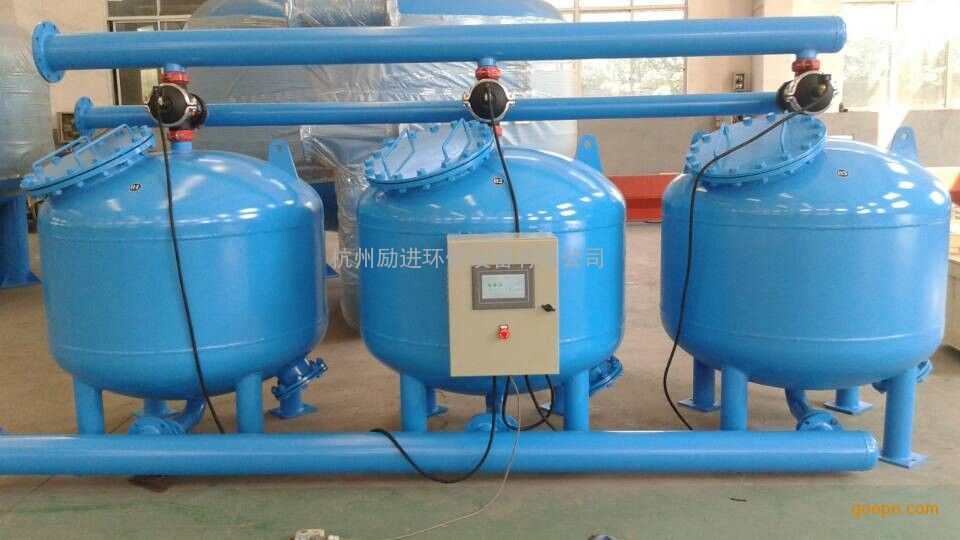

AGF浅层介质过滤器

　　AGF全自动浅层过滤系统是由多个标准高速砂缸单元组成，其内部设有独特的布水器和集水器，拥有独特的双向自动冲洗阀，可实现在正常系统运行中多个标准高速砂缸逐个单独的反冲洗，全自动程序控制。具有反冲洗用水量小，设备安装方便，易于操作等优点。该设备流量大，无需维护。根据不同的用户要求，有立式和卧式两个系列。适用于工业和民用循环水系统的水质处理。

AGF浅层介质过滤器技术参数：（单台Φ1200）

AGF浅层介质过滤器常见过滤系统组合（单罐直径Φ1200）

AGF浅层介质过滤器术特性：

　　采用独特48“过滤器单元，拥有众多优点。

　　全自动控制采用模块化设计，根据流量的大小，选择多个过滤单元。可采用时间，压差等多种方式自动启动反冲洗，系统内各过滤单元分别进行反冲洗，其他单元不问断工作。

　　反冲洗效率高，反洗时间短，节水（用水量是传统砂滤器的30%左右）。

AGF浅层介质过滤器工作原理：

过滤状态

　　当系统处于过滤状态时,未经过滤的水通过自行研制独特的布水器均匀布水,水以层流状态通过滤器内的填料层(精制均粒石英砂/石榴石)。当水流过填料层时,杂质被截留在填料层内。过滤器底部有多个均匀分布的集水器,将过滤后的水均匀地收集并引出,平流过滤,可以使过滤器在高流速下过滤,仍可达到较好过滤的效果。

过滤过程

反洗状态

　　随着杂质在浅层介质过滤器填料层中不断聚积,内部压头损失将不断增大。当进、出水压头损失达到设定值时,系统将自动激活定压装置使其转换至反洗状态,当此台反洗结束，水力阀改变给水方向从而实现逐台反洗,更便于清洗聚积起来的杂质。

反洗过程

　　对系统来说，经常性的反洗以精除聚积起来的杂志是必须的。当系统处于反洗状态时，将经过过滤净化的水通过多通道阀的反洗进水口，对需要清洗的过滤单元进行自动清洗。在清洗过程中，特殊设计的集水器使砂层悬浮形成内环流，颗粒间互相搓洗，*大限度地提高反冲洗效率，减少反洗水的用量，阻断砂层的流失。当反洗结束时--同组的一个或多个过滤器会将干净水、通过一个三通反洗阀同时清洗过滤器。在清洗过程中，填料层在水流的冲击下被冲起，杂质则通过反洗口被排出。在系统中，特殊设计的集水器使填料层在反洗状态时形成内环流，填料之间互相搓洗，*大限度地提高反冲洗效率，减少所需的反洗水，同时反洗时不跑砂。当反洗结束时，阀门又回复到过滤状态，下一个过滤单元则准备进入反洗状态。
