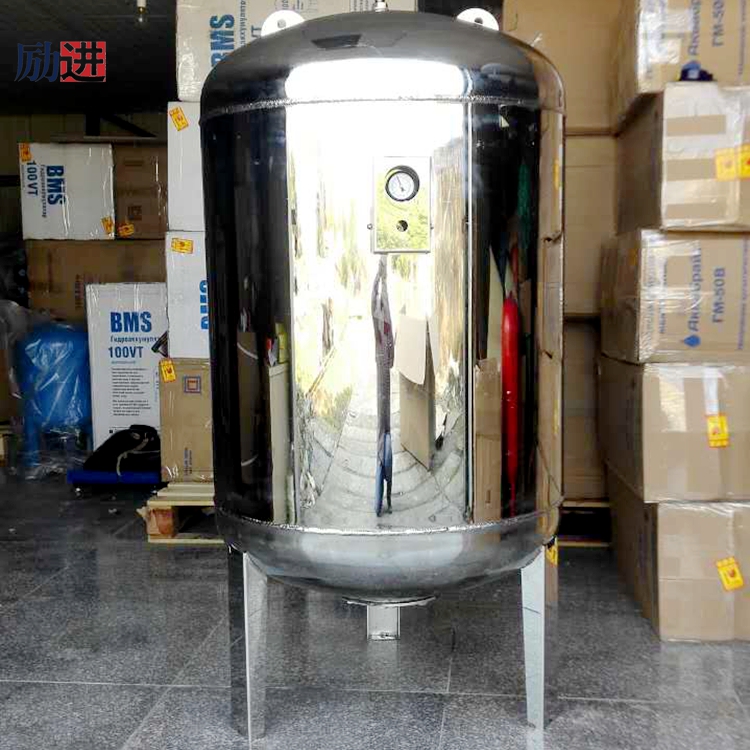

膨胀罐密闭式膨胀水箱

详细信息

　　【密闭式膨胀水箱原理简介】

　　PZG型系列密闭式膨胀水箱的工作原理是利用密闭式膨胀水箱内的可压缩气体贮存、调节热水系统，因受温度变化而收缩或膨胀的水容量，密闭式膨胀水箱内安装了隔膜，将罐内分为气室和水室，当水温提高时水容量增加，此时罐内气体被压缩，膨胀的水进入水室，水温下降时水容量减少，气体膨胀，水室的水进入系统管网，如管网有泄漏，使管网压力值达不到设定管网压力时，由水泵进行补充至设定压力，达到了稳压定压的目的。

　　【密闭式膨胀水箱适用范围】

　　1、高温水连续供热系统;

　　2、热水站工业、民用连续供暖系统;

　　3、热水高温水循环作业系统;

　　4、风机盘管冷热水系统。

【密闭式膨胀水箱技术参数】

序号	型号	设计压力 MPa	总容积 m³	调节容积 m³	进出水口径 mm	设备高度 mm	罐体直径 mm	基础直径 mm	膨胀罐重量（Kg）
1	PZG – 400NL	1.0-1.6	0.125	0.038	40	1200	400	350	150
2	PZG– 600NL	1.0-1.6	0.4	0.15	40	1800	600	450	250.1
3	PZG– 800NL	1.0-1.6	0.90	0.30	50	2250	800	550	325.7
4	PZG– 1000NL	1.0-1.6	1.37	0.45	65	2350	1000	700	430.4
5	PZG– 1200NL	1.0-1.6	2.30	0.69	80	2700	1200	900	815
6	PZG– 1400NL	1.0-1.6	3.40	1.02	80	3200	1400	1100	1150
7	PZG– 1600NL	1.0-1.6	5.034	1.57	80	3500	1600	1250	1367
8	PZG– 1800NL	1.0-1.6	7.06	2.12	100	3500	1800	1250	1863
9	PZG–2000NL	1.0-1.6	9.42	2.85	100	3800	2000	1600	1318

注：密闭式膨胀水箱工作压力比按0.7计算

水的膨胀系数

终温t℃	初温t℃
终温t℃	5	10	15	20	25	30	35
30	0.0034	0.0032	0.0026	0.0017	0.0050
35	0.0048	0.0046	0.0040	0.0031	0.0019	0.0005
40	0.0066	0.0063	0.0057	0.0049	0.0037	0.0023	0.0006
45	0.0084	0.0082	0.0075	0.0067	0.0055	0.0041	0.0025
50	0.0104	0.0130	0.0099	0.0092	0.0082	0.0070	0.0055
55	0.0126	0.0126	0.0121	0.0114	0.0104	0.0091	0.0078
60	0.0150	0.0149	0.0145	0.0138	0.0128	0.0116	0.0102
65	0.0176	0.0175	0.0171	0.0164	0.0154	0.0142	0.0127
70	0.0203	0.0202	0.0198	0.0191	0.0181	0.0169	0.0154
75	0.0232	0.0230	0.0226	0.0219	0.0209	0.0197	0.0183
80	0.0262	0.0262	0.0257	0.0250	0.0240	0.0228	0.0214
85	0.0293	0.0293	0.0289	0.0282	0.0272	0.0260	0.0246
90	0.0363	0.0362	0.0358	0.0351	0.0341	0.0329	0.0314
