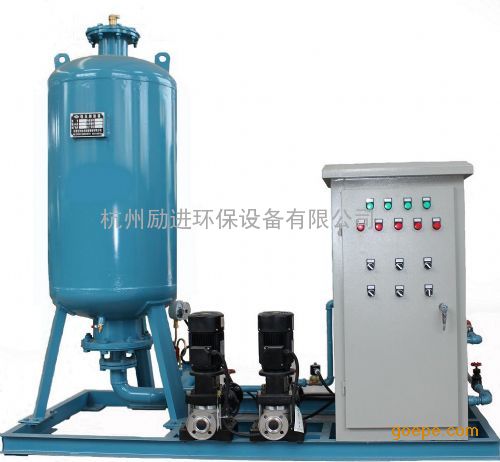

常压定压补水脱气机组

　　LJCD系列自动补水排气定压装置，*基本的功能是定压和补水，智能控制系统使水泵和各类电磁阀有机的配合起来，在各类传感器的检测下，实现精确定压和自动补水。此外，LJCD系列自动补水排气定压装置具有明显的排气能力，其根据物理的原理，通过将系统的压力水释放到常压隔膜罐中，达到排气的功能，有效的解决循环水中的气体问题。

　　常压定压补水脱气机组功能及原理：

　　定压功能：能调节空调水系统由于温度变化而引起的体积膨胀及收缩。使空调水系统压力设定点压力恒定;通过压力传感器实时检测系统压力，并输出信号给微处理中心，开启溢流电磁阀减压或开启定压泵补压，从而精确稳定系统压力，确保中央空调系统的稳定的工作;

　　排气功能：高压循环水在排气过程中进入常压罐进行减压，气水分离，析出气体经排气阀排入大气，不仅能排出系统中的气体还能排出补水中的气体;

　　补水功能：由于排出气体和系统滴漏等原因所损失的水可以被控制单元实时监控，一旦低于设定值时，既由定压泵从隔膜罐中自动抽水补充。隔膜罐中水量的多少可通过秤重传感器来实时监控，确保水量在安装时设定的水压量。

　　常压定压补水脱气机组工作流程

　　常压定压补水脱气机组结构剖析

　　常压定压补水脱气机组主要有LJCD常压定压单元和DYG罐常压脱气膨胀罐组成。

　　LJCD常压定压单元

　　常压定压补水脱气机组规格型号

　　常压定压单元型号规格

　　型号定压值

　　Bar电机功率

　　KW尺寸连接(内丝)重量

　　KG

　　H

　　mmW

　　mmL

　　mmOIDDYG

　　常压定压补水脱气机组单泵系统

　　LJCD1-1/25≤2.50.556805506001’’1’’1/2’’2*1’’25

　　LJCD1-1/602.0≤4.80.756805506001’’1’’1/2’’2*1’’29

　　LJCD1-1/754.0≤6.51. ’’1’’1/2’’2*1’’36

　　LJCD1-1/956.0≤8.01. ’’1’’1/2’’2*1’’36

　　LJCD1-1/1107.0≤11.01.510005506001’’1’’1/2’’2*1’’42

　　LJCD1-1/1409.0≤14.02.210005506001’’1’’1/2’’2*1’’49

　　常压定压补水脱气机组双泵系统

　　LJCD1-2/25≤2.51.168065069011/4’’11/4’’1/2’’2*11/4’’52

　　LJCD1-2/602.0≤4.81.568065069011/4’’11/4’’1/2’’2*11/4’’58

　　LJCD1-2/754.0≤6.52.275065069011/4’’11/4’’1/2’’2*11/4’’72

　　LJCD1-2/956.0≤8.02.280065069011/4’’11/4’’1/2’’2*11/4’’72

　　LJCD1-2/1107.0≤11.03.0100065069011/4’’11/4’’1/2’’2*11/4’’85

　　LJCD1-2/1409.0≤14.04.4100065069011/4’’11/4’’1/2’’2*11/4’’98

　　LJCD2-2/25≤2.51.1160095069011/4’’11/4’’1/2’’2*11/4’’70

　　LJCD2-2/602.0≤4.81.5160095069011/4’’11/4’’1/2’’2*11/4’’75

　　LJCD2-2/754.0≤6.52.2160095069011/4’’11/4’’1/2’’2*11/4’’90

　　LJCD2-2/956.0≤8.02.2160095069011/4’’11/4’’1/2’’2*11/4’’90

　　LJCD2-2/1107.0≤11.03.0160095069011/4’’11/4’’1/2’’2*11/4’’100

　　LJCD2-2/1409.0≤14.04.4160095069011/4’’11/4’’1/2’’2*11/4’’120

　　常压脱气膨胀罐

　　常压脱气膨胀罐是定压排气补水机组(常压型、真空型和软水真空型)的重要组成单元。由于常压脱气膨胀罐与大气相通，而常压脱气膨胀罐中气体溶解度远小于系统中的气体溶解度，因此，当循环水流经常压脱气膨胀罐时，能自动析出水中的气体，经自动排气阀排出，同时，常压脱气膨胀罐还是用来存储和调节系统膨胀容积的装置。

　　常压脱气膨胀罐的功能及特点

　　常压排气--能够大量脱除循环系统水中的游离气体和溶解气体。

　　膨胀水存储--能够对系统的膨胀谁进行存储，便于对系统的膨胀水及其能量进行再次利用。

　　罐体内部带有气泡破除装置，可有效脱除系统水中的气体。

　　在封闭的系统中，自动析除系统中的气体。

　　罐体采用环氧树脂喷涂和金属烤漆工艺，具有高抗腐蚀性，美观大方。

　　能够对系统的膨胀水进行调节和存储。

　　机组特点

　　设备可置于系统中的*高处或任何一个角落，他都能保证出色的去除气体。

　　析除管内气体，可解决系统气阻、噪音、磨损、汽蚀、降低传热效率等一系列问题，减少维修维护，延长设备寿命，有效降低运行成本。

　　设备定压精度高，可达±0.2bar。

　　具有隔离补水功能，带压补水，不会出现补水水压不稳造成的系统压力过高的现象。

　　软水型机组可带软水补水功能，无需外加水质处理设备。

　　DYG常压脱气膨胀罐规格型号

　　常压定压补水脱气机组应用领域

　　机组也适用于含二醇高达50%系统。

　　具有微机特性的控制系统，能够全自动运行，实现数据采集和只能楼宇通讯。

常压定压补水脱气机组技术参数
